SDH光传输设备

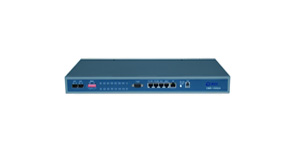

单板式STM-1级别的SDH光传输设备，技术性能完全符合ITU-T和国内外SDH规范。设备提供两个155.52Mb/s STM-1群路光接口，3个业务插槽，具备ITU-T G.813标准的网元定时功能，VC-12全交叉连接和通道保护功能。支持E1、V.35、低速2M以太网、高速可调以太网接口，可提供24路E1接口,或16路E1接口+4路MSTP以太网接口，适用于电信运营商对大客户的接入网络和大型集团用户自身专网的建设。

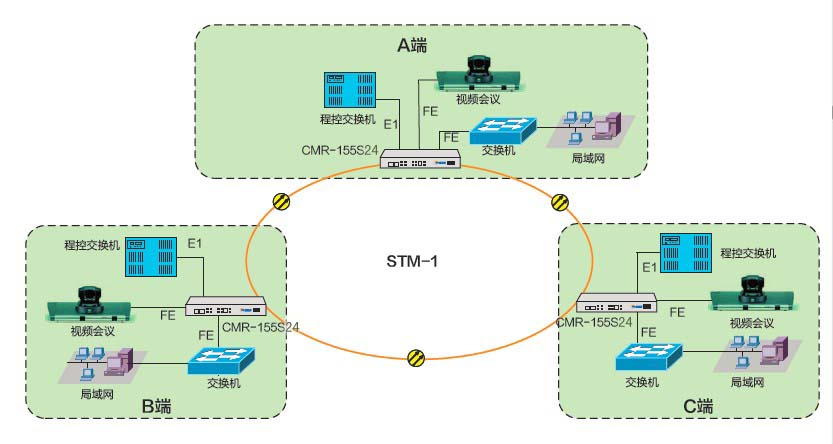

1、整机采用自主ASIC设计，体积小巧，可靠性高，功耗低； 2、采用插卡式结构设计，可提供E1、以太网、V.35等多种业务接口； 3、以太网接口可以提供固定速率接口，也可以提供基于GFP格式速率可调的接口； 4、支持点对点、链形、环形组网方式，可与CMR 5、两个STM-1群路光接口间可独立分配业务或互相保护，提供支路1+1通道保护功能； 6、支持ITU-T G.813标准的网元定时功能，自动实现在多个定时源间的切换； 7、提供公务电话接口，具有群呼和选呼功能； 8、提供RS232用户透明通道； 9、提供D1～D3字节的ECC通道，网络管理使用TCP/IP通信协议； 10、提供F（以太网）和f（RS232）网络管理接口，实现ITU-T建议五大管理功能； 11、系统软件支持远程在线升级； 12、采用相应光器件，可实现长距离传输； 13、设备采用自然风散热方式，工作稳定可靠； 14、支持双电源备份功能
光纤接口 速 率：155.520Mb/s±4.6ppm 标 准：ITU-T G.957/G.958 介质类型：ITU-T G.652/G.653，单模 工作波长：1310nm，可选1550nm 传输距离： 灵 敏 度：优于-36dB 适 配：FC/ SC可选 E1支路接口 速 率：2.048Mb/s±50ppm 码 型：HDB3 标 准：ITU-T G.703 阻 抗：75Ω非平衡式/120 Ω平衡式可选 抖 动：抖动指标符合ITU-T G. 823 以太网接口 接口类型：10/100Base-T 接口规程：符合IEEE802.3u标准 端口模式：10/100M自适应 物理接口：RJ-45 外定时接口 标 准：ITU-T G.813/783 输 入：T1,T2,T3 输 出：T4 功 能：支持SSM，具备跟踪、保持和自由振荡模式 公务电话接口（EOW） 速 率：64Kb/s 信令模式：双音多频拨号方式 振铃频率：450Hz 振铃方式：扬声器 拨 号 音：长连音 回 铃 音：1秒通，4秒断 忙 音：0.4秒断续 振 铃 音：同回铃音 站址空间：00～99 物理接口：RJ-45 串行网管 速 率：19200b/s 物理接口：RJ-45 以太网网管 速 率：10/100M自适应 物理接口：RJ-45 环境要求 电 源：-48 VDC±10% 整机功耗：35W±10% 工作温度：0℃～ 湿 度：≤90% （无凝结） 大气压力：70～106 Kpa 存放条件温度：-20℃～ 机械尺寸
|
