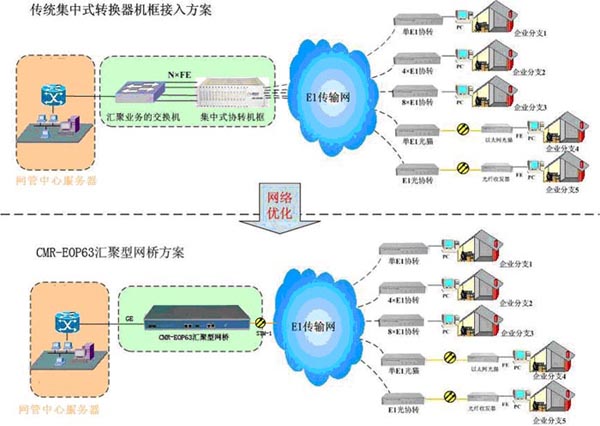

应用图例

CMR-EOP63 汇聚型协议转换器是北京康迈尔通信技术有限公司根据市场用户的大容量以太网专线接入需求而研发的智能通信设备，可实现63组E1到千兆以太网的汇聚，并与SDH传输设备直接对联，省去了机房中大量的2M接口及跳线。本产品可根据不同的带宽需求将1～63通道进行任意划分，每路通道由一路E1或多（4、8或16）路E1组成，以通道为链路单位透明承载以太网数据。同时，该产品的应用既降低了运营商网络建设和维护的成本，还增强了专网快速反应能力，保证客户端到端的分析能力，以及实现客户对全网的监控。可广泛用于军队、电力、金融、交通、公安、能源等专用通信网中。

1、63路E1线路接口，可选75Ω非平衡式或120Ω平衡式；

2、支持本地控制下的本端E1的线路侧环回和设备侧环回功能；

3、千兆以太网：电接口和SFP光模块；

4、2个STM-1接口，工作于SDH的环网、链网，也可提供1+1保护；

4、支持流控功能和广播风暴过滤功能；

5、远端转换器设备：支持其他厂家的相同以太网封装协议的设备互通；

6、支持网络管理平台,可实现网元远程在线升级，升级时业务无损伤；

7、设备支持电源冗余保护，支持热插拔；

E1接口	标称速率：2048Kbit/s，容差±50ppm 接口码型：HDB3 接口阻抗：75Ω不平衡 2048Kbit/s数字接口电气特性：符合ITU-T G.703建议抖动转移特性：符合ITU-T G.823建议输入抖动容限：符合ITU-T G.823建议输出抖动：符合ITU-T G.823建议接口数量：63个
STM-1光接口	2个STM-1接口，工作于SDH的环网、链网，也可提供1+1保护使用LC型SFP 光收发模块，支持热插拔功能接口速率为155Mb/s，传输距离可选符合SFP MSA（INF-8074i）、ITU-T G.695、FC-PI V2.0等标准支持光口设备侧环回功能，方便故障诊断支持自动激光关断（ALS）功能支持远端掉电监测（RPD）功能
以太网电接口	接口为：10/100/1000MBase-T 接口规程：符合IEEE-802.3标准接口速率：N×64Kbit/s 端口模式：10/100/1000M自适应接口类型：RJ-45 MDI和MDIX自适应；全双工/半双自协商
以太网光接口	连接器：SFP 光模块；速率：1.25Gb/s 波长：1310nm/1550nm 发送光功率：-3～-8dBm 过载光功率：-3dBm 接收灵敏度：优于-22dBm 动态范围：≥14dB 传输距离：20KM~ 120KM 遵循的标准：SFP MSA（INF-8074i）、ITU-T G.695、FC-PI V2.0、IEEE802.3z 1000Base-LX/SX standard
以太网管理接口	速率：100Mb/s 接口类型：RJ45
RS232 管理接口	波特率：19200 比特位：8 停止位：1 奇偶校验：None 电平：EIA-RS232 standard 接口类型：RJ45
供电条件	电压：AC180V～AC240V；DC-36V～-72V 功耗：20W±10%
外形尺寸	19英寸标准机型434mm×44mm×255mm（宽×高×深）
